白云水泵的圖譜和工作范圍的含義
白云水泵的圖譜和工作范圍的含義
[來源：未知]??? [作者白云泵業]??? [日期：2016-09-13 10:17]??? [熱度：]
化工泵特性曲線上的每一點都對應著一個工況，離心泵在最高功率點工況下運轉是最理想的?？墒怯脩粽埱蟮墓δ芮Р钊f別，實踐中的工況不必定和最高功率點下的功能相一致。要想使每一個用戶請求的泵都在泵最高功率點下運轉，那樣做需求的泵標準就太多了。為此，常常斷定一個規模(通常以功率降低5％～8％為界)，如圖1的AB線段，泵在此規模內運轉，功率降低不算太大，此段稱為泵的作業規模。使用前面的內容，能夠經過改動轉速或切開外徑的方法來擴展泵的作業規模，如圖中的ABCD。其間1、2線是改動轉速或切開葉輪前后的特性曲線，3、4線是改動轉速的類似拋物線或是切開線(拋物線)。方塊ABCD稱為泵擴展了的作業規模，泵能夠在此規模的任一點作業，并且功率降低最多不會超過5％～8％。
把很多深井泵的作業規模畫在一張坐標圖中，稱為型譜。為了使圖形直觀和諧，高揚程和大流量時的作業規模不致過大(因高揚程大流量時的作業規模會相對變大)。通常選用對數坐標表明。
?

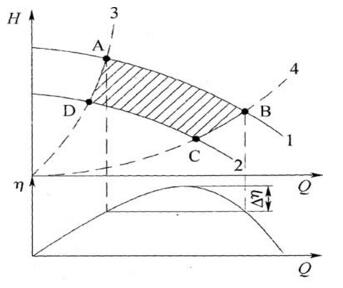

圖1 白云水泵工作范圍
圖1 白云水泵工作范圍
一般每種系列泵有一個型譜，所謂系列是指同一類構造的泵(如單級懸臂式泵、雙吸自吸泵、節段式多級泵系列)或某種用處的泵(如化工流程、鍋爐給水泵系列)。而標準是指同一系列中尺度和功能不同的泵。
白云水泵系列型譜一方面提供戶挑選需求的泵，一方面用于指出開展新產品的方向。每種系列最好用幾種比轉速的水力模型，泵的口徑按必定的流量距離比改變。同一口徑的泵揚程也按必定的距離比改變。
