化工離心泵NPSH的測量計算
化工離心泵NPSH的測量計算
[來源：未知]??? [作者白云泵業]??? [日期：2016-09-07 09:50]??? [熱度：]
化工離心泵NPSH的測量計算：
NPSH=pa/ρg +ps/ρg +vs2/ρg-pv/ρg
NPSH=pa/ρg +ps/ρg +vs2/ρg-pv/ρg±ZD(汽蝕余量換算到NPSH基準面上的值)
式中pa/ρg-試驗現場大氣壓力水頭 m;
ps/ρg-進口表壓力水頭，小于大氣壓力水頭時為負值，m;
pv/ρg-試驗水溫下水的汽化壓力水頭，m；
vs2-離心泵進口測壓點管內的流速，m／s；

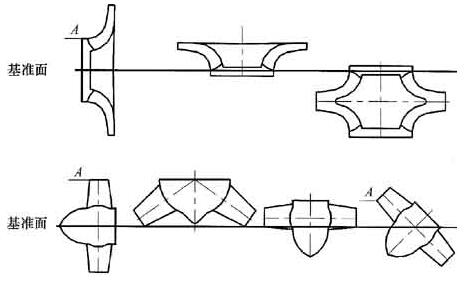

?圖1 大泵的NPSH基準面
化工離心泵進H基準面(過泵進口截面中心線的水平面)和NPSH基準面的高差，當泵NPSH基準面在泵進口基準面上方時取“-”號，在下方時取 “+”號。假如丈量儀表管路內充溢輸送的液體，則ZD為壓力計(壓力傳感器)0位到NPSH基準面的高差。
NPSH基準面應坐落最容易發生汽蝕的當?shù)兀瑘D1是大型泵的NPSH基準面示意圖，選用圖中標A的位置為NPSH基準面。
關鍵字：化工離心泵,化工泵,離心泵
